BEWEGUNGSABLÄUFE AUF SAUBERER BAHN

Die Entwicklung eigener, innovativer und branchenspezifischer Produkte auf Basis langjähriger Erfahrungen – das zeichnet DiMotion heute als Lösungsanbieter und Fertiger aus. Doch zuvor hat das Unternehmen aus Mönchengladbach einen Transformationsprozess durchlaufen: vom Händler zum Systemanbieter. Die Firmengeschichte begann 1998 als Handelsniederlassung eines italienischen Herstellers von Lineareinheiten. Aus der engen Zusammenarbeit und gewachsenen Expertise wurde aus der Zweigstelle 2011 schließlich das eigenständige Unternehmen DiMotion, mit einem kompetenten Team, das sich zum Ziel gesetzt hat, immer optimale Lösungen für anwenderbezogene Problemstellungen zu finden.

Linearachsen bilden den Kern jeglicher Automation für verschiedene Industriezweige. Auch in der Lebensmittelverarbeitung decken sie ein breites Einsatzspektrum ab, von der einfachen Palettieranwendung bis hin zur komplizierten Einlegevorrichtung. Im rauen Produktionsumfeld benötigen automatisierte Bewegungsabläufe vor allem Komponenten, die ausreichend vor Korrosion oder aggressiven Reinigungsmitteln geschützt sind. In einigen Bereichen der Lebensmittelindustrie herrschen zudem besonders strenge Hygienevorschriften. Das erfordert Lineareinheiten, die sich leicht reinigen lassen, ohne versteckte Kanten, enge Nuten, Hinterschneidungen oder geschlossene Hohlräume, in denen sich Schmutz und Keime ansammeln können.

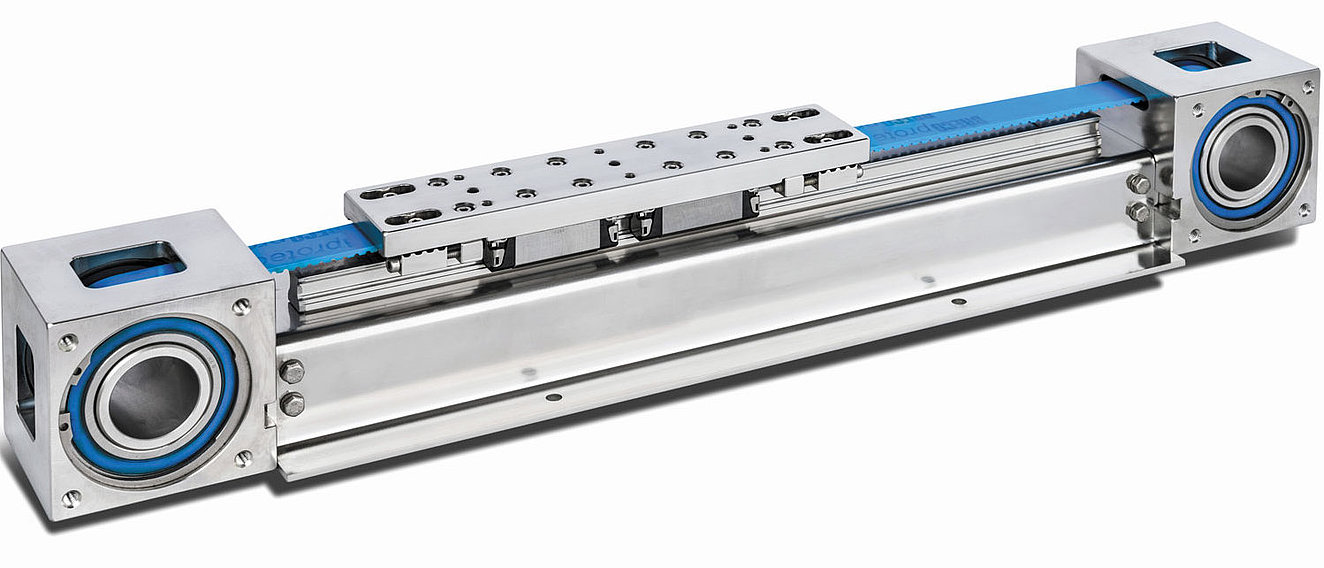

DiMotion bietet unter der Bezeichnung LDMB 50 und LDMB 80 komplett aus Edelstahlkomponenten gefertigte Linearachsen an, die den hohen Ansprüchen der Branche gerecht werden. Den Grundkörper der Edelstahleinheiten bildet ein gebogenes Edelstahlprofil. „Es existieren zwar schon unterschiedliche korrosionsbeständige Produkte anderer Anbieter am Markt, doch diese werden nicht komplett aus Edelstahl hergestellt“, erklärt Matthias Di Mauro, Geschäftsführer von DiMotion. Die Lineareinheiten von DiMotion zeichnen jedoch noch weitere Vorteile aus: Alle Fertigungsteile werden elektropoliert, das heißt Mikrorauheiten werden beseitigt und die Korrosionsbeständigkeit beziehungsweise Dauerfestigkeit wird erhöht. Die offene Bauweise erlaubt es zudem, die Einheiten leicht zu reinigen. Darüber hinaus sind sie besonders wartungsarm und dauergeschmiert. Somit lässt sich der Verschleiß der Komponenten erheblich reduzieren, ihre Lebensdauer verlängern und die Ausfalldauer von Maschinen und Anlagen minimieren.

DiMotion bietet die Edelstahleinheiten in verschiedenen Laufwagenlängen und Ausführungen an, mit Hublängen von 100 bis 2.500 Millimeter und einer Nutzlast bis 50 Kilogramm. Die Wiederholgenauigkeit liegt bei bis zu 0,05 Millimeter, die maximale Geschwindigkeit bei vier Meter pro Sekunde bei einer Beschleunigung bis 50 Meter pro Quadratsekunde. Sie erreichen eine Positioniergenauigkeit von circa 0,1 Millimeter. Der Antrieb lässt sich einfach über Adapterflansche und Spannsätze anbauen.

„Unsere Lineareinheiten sind bereits seit etwa drei Jahren auf dem Markt erhältlich“, berichtet Di Mauro. „Zunächst haben wir nur eine Baugröße für einen speziellen Kunden angeboten, doch aufgrund der zunehmenden Nachfrage haben wir dann noch eine weitere Baugröße aufgelegt. Nachdem umfassende Erfahrungswerte von verschiedenen Anwendern vorlagen, ist das Produkt nun in der Breite marktreif.“

Lineareinheiten sind fertige Baugruppen, die als Einheit eine bestimmte Funktion in einer Maschine erfüllen. Die Anforderungen an die Technik können je nach Anwendung in Bezug auf die zu bewegende Masse, die Geschwindigkeit, Beschleunigung, Genauigkeit, Lebensdauer, Hublänge und die Umgebungsbedingen variieren. Linearachsen mit Zahnriemenantrieb eignen sich in der Regel besonders für schnelle Handling- und Positionieraufgaben. Sie bieten eine hohe Dynamik und Geschwindigkeit selbst bei langen Verfahrwegen. Die Baugrößen 50 und 80 unterscheiden sich im Wesentlichen durch ihre Abmessungen und damit in der zu bewegenden Masse. Die größeren Lineareinheiten sind leistungsstärker als die kleineren und können mehr Masse bewegen, somit werden die Erfordernisse verschiedener Anwendungen abgedeckt.

Die 50er Baugröße verfügt über ein gekantetes Edelstahlprofil mit einer Blechwandstärke von 2,5 Millimetern, eine Linearführung in der Baugröße 20 sowie einen Zahnriemen vom Typ 25AT5 mit passenden Zahnriemenscheiben. Die 80er Baugröße hat ein gekantetes Edelstahlprofil mit einer Blechwandstärke von drei Millimetern, eine Linearführung in der Baugröße 25 sowie einen Zahnriemen vom Typ 32AT10 mit passenden Zahnriemenscheiben. Die größeren Einzelkomponenten – Profil, Führung und Riemen – bewirken die höhere Leistungsfähigkeit der Baugruppe.

Und so werden die Lineareinheiten aus Edelstahl eingesetzt: Sie eignen sich zum Beispiel für das Bewegen von Schneidemessern, zum Portionieren stranggepresster Lebensmittel, das Aufbringen von Zutaten auf oder in die Nahrungsmittel sowie die Weitergabe von Lebensmitteln während des Bearbeitungsprozesses zwischen verschiedenen Produktionsstationen. Neben dem Lebensmittelumfeld kommen die Edelstahleinheiten auch in der Verpackungs-, Chemie- und Pharmaindustrie zum Einsatz sowie in der Landwirtschaft, in Laboren oder in Anwendungen, bei denen sie mit besonders aggressiven Medien oder mit Salzwasser in Kontakt kommen.

Durch die stetige Erweiterung des Handelssortiments, ergänzt durch eigene Sonderlösungen und Produktentwicklungen bietet DiMotion ein umfassendes Spektrum an Linearachsen und -führungen sowie Komplettlösungen inklusive Antriebs- und Steuerungstechnik an. „Unsere kompakten, einbaufertigen Plug-and-Play-Module im unverwechselbaren Design unterstützen verschiedenste industrielle Fertigungsprozesse“, erklärt Matthias Di Mauro. „Wir übernehmen neben der Auslegung, Entwicklung und Fertigung auch die Montage und Inbetriebnahme kompletter lineartechnischer Systeme für unsere Kunden vor Ort.“ Eine individuelle Beratung zur technischen Auslegung beziehungsweise Dimensionierung von Komponenten mit Linearbewegung, Konstruktionsdienstleistungen mithilfe von CAD-Software sowie ein Reparaturservice bei Ausfällen durch geschultes Personal binnen kurzer Zeit runden das umfangreiche Angebot des Anbieters ab.

„Als kompetenter Partner für elektromechanische Lösungen bieten wir innovative Produkte für eine schnelle und exakte Positionierung“, so Di Mauro abschließend. „Unser Ziel ist es, die Arbeit von Technikern und Ingenieuren zu erleichtern. Auf Wunsch liefern wir die Linearachse mit Getriebe, Motor und weiterem Zubehör wie zum Beispiel Energieführungsketten.“ Die kurzen Entscheidungswege im Betrieb sowie ein breites Netzwerk an Fertigern sind dabei von Vorteil. DiMotion verfügt darüber hinaus über ein deutschlandweites Vertriebsnetz und stützt sich auf zusätzliche Vertriebskanäle in der Schweiz, Österreich, Frankreich, Dänemark, Belgien und Spanien.
