KOMPKATES UND ROBUSTES ULTRASCHALLSYSTEM

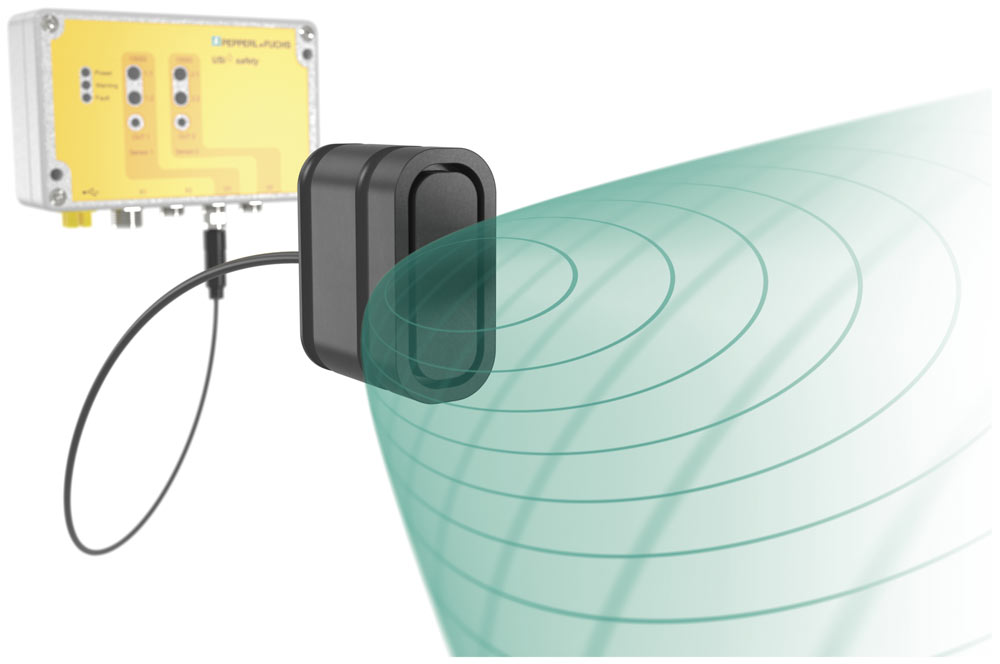

Dank hochmoderner Ultraschalltechnologie und all ihren Vorteilen können Maschinen und Fahrzeuge mit dem Ultraschallsensorsystem USi-safetyzuverlässig abgesichert werden. Eine von der Auswerteeinheit entkoppelte Sensoreinheit in Miniaturbauform erlaubt den Einsatz auch in sehr beengten Einbausituationen. Durch die spezielle Bauform des Wandlers spannt der Sensor ein elliptisches, dreidimensionales Schallfeld mit Öffnungswinkeln von ± 17 Grad und ± fünf Grad auf und sorgt so für zusätzlich gesteigerte Sicherheit. Die Ultraschallwandler erfüllen die Vorgaben der Schutzart IP69K, sind für den Außeneinsatz geeignet und vertragen eine Hochdruckreinigung.

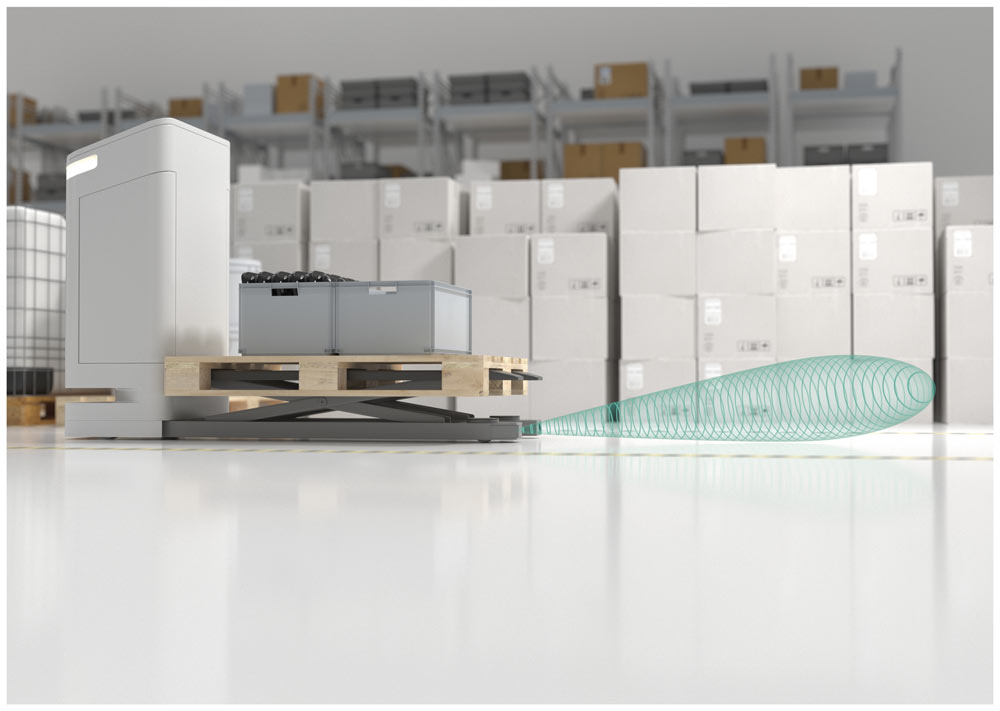

An die Auswerteeinheit können bis zu zwei Ultraschall-Sensoreinheiten (Ultraschallwandler) angeschlossen werden. Sie verfügen jeweils über eine einfehlersichere, zweikanalige Struktur. Über jeden der beiden voneinander unabhängigen Sensorkanäle ist somit eine zuverlässige Absicherung möglich. Selbst mit nur einer angeschlossenen Sensoreinheit ist ein sicheres Sensorsystem gegeben. Zur Signalausgabe an eine Sicherheitssteuerung stehen pro angeschlossener Sensoreinheit jeweils ein Meldeausgang und nach Kategorie 3 PL d sichere OSSD-Ausgänge zur Verfügung. In Kombination mit der abgesetzten Bauform der Wandler, die mit Kabellängen von bis zu drei Meter verfügbar sind, kann das System somit sehr effizient in Anwendungen eingesetzt werden, in denen Links-/Rechts- oder Vorwärts-/Rückwärtsbewegungen im Raum abgesichert werden sollen – etwa an fahrerlosen Transportsystemen (FTS). Zudem sind auch Applikationen realisierbar, in denen beide Schallfelder direkt aneinander angrenzend oder auch überlappend aufgespannt werden, um gemeinsam einen möglichst weiten Erfassungsbereich abzusichern – etwa als Schallvorhang, der zur Zugangskontrolle an einer Werkzelle dient.
