KUPPLUNGSVARIANTEN AUS EDELSTAHL
Seite 1/1 2 Minuten

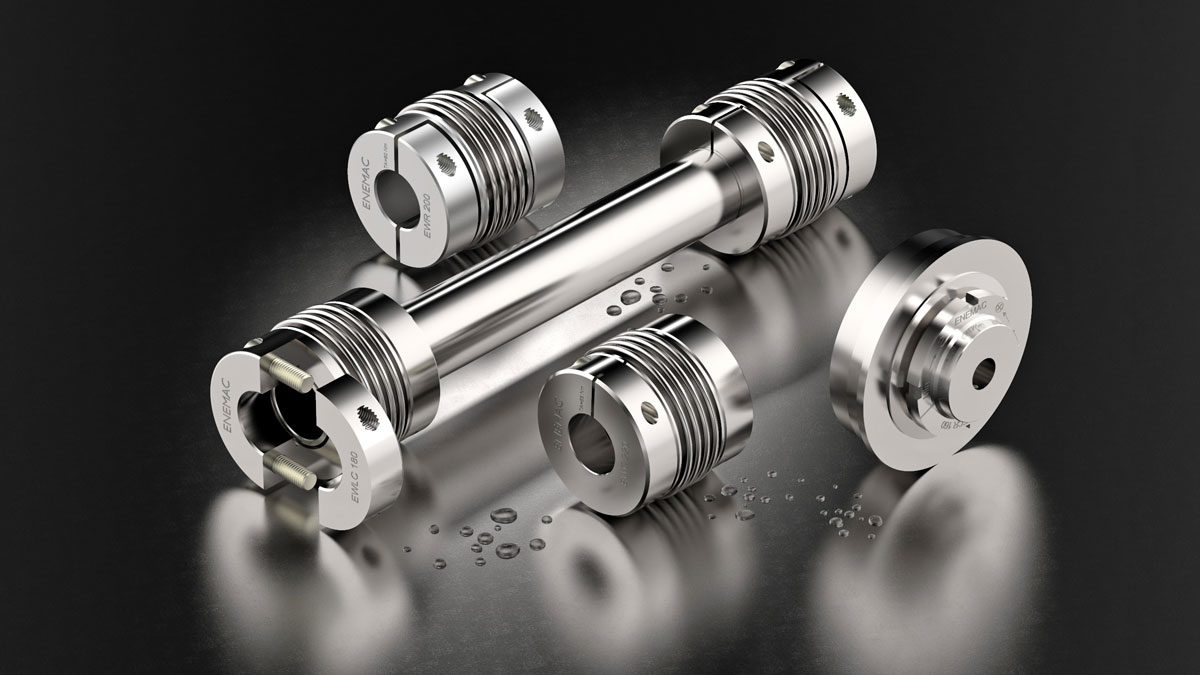

Die Sicherheitskupplung ECR, für indirekte Antriebe und stufenlos einstellbare Ausrückmomente zwischen 15 und 350 Newtonmeter konzipiert, ist außen wie innen aus rostfreiem Edelstahl gefertigt. Die Rastkugeln werden mit einer Lebensdauerschmierung entsprechend der NSF-Registrierung versehen. Diese Sicherheitskupplung zeichnet sich besonders durch ihre kompakte Bauweise aus, wodurch ein platzsparender Einbau gewährleistet wird.
Die Metallbalgkupplung EWC, für Nennmomente zwischen fünf und 1.000 Newtonmeter lieferbar, besteht aus einem Edelstahlbalg (1.4571/A4), Edelstahlnaben (1.4301/A2) sowie Edelstahlschrauben. Um den hohen Hygienevorschriften zu entsprechen, verzichtet Enemac auf das herkömmliche Klebeverfahren und verbindet die Teile im Mikro-Plasma-Schweißverfahren, welches eine unbegrenzte Dauerfestigkeit zwischen minus 50 und plus 350 Grad Celsius garantiert. Diese extrem kurze Kupplung mit dem vierwelligen Balg ist vielseitig einsetzbar, vor allem in sterilen und sogar säurehaltigen Umgebungen.
Neu im Programm ist die Halbschalen-Variante EWR aus Edelstahl. Sie weist die gleichen Eigenschaften und Vorzüge wie die bereits auf dem Markt etablierte EWC auf. Sie ist zudem besonders für den Einsatz in schwer zugänglichen Anlagen geeignet, bei denen die Platzverhältnisse sehr gering und die An- und Abtriebsaggregate starr beziehungsweise in axialer Richtung nicht verschiebbar sind. Bei der EWR können die beiden unteren Nabenhälften zunächst demontiert und die Kupplung dann radial auf die Wellenenden aufgesetzt werden. Anschließend werden die losen Nabenhälften auf der gegenüberliegenden Seite der Welle angesetzt und mittels Edelstahl-Klemmschrauben verbunden. Die Demontage ist ebenfalls mit geringem Aufwand möglich und erfordert keine weiteren Hilfsmittel wie Abzieher oder sonstiges Werkzeug. Die Metallbalgkupplung im Hygienic Design ist für Nennmomente von zehn bis 1.200 Newtonmeter erhältlich.
Müssen in anspruchsvollen Umgebungen jedoch weit auseinander liegende Wellen hygienisch miteinander verbunden werden, bietet sich der Einsatz der rostfreien Distanzkupplung EWLC an. Diese Type, mit einer Baulänge von bis zu drei Metern, hat ein längenvariables Zwischenrohr aus Edelstahl A2 oder A4, das dem Anwenderwunsch entsprechend angepasst wird. Verbunden wird es mit zwei Metallbalgkupplungen aus Edelstahl A4. In vielen Fällen kann die EWLC als spielfreie Verbindungs-, Gelenk- oder Synchronwelle eingesetzt werden. Fluchtungsfehler, insbesondere Parallelversatz, können in erheblicher Größenordnung ausgeglichen werden. Durch die Halbschalennaben wird die Montage erleichtert und eine sichere, kraftschlüssige Verbindung gewährleistet. Die Kupplung ist besonders torsionssteif und eignet sich für hohe Betriebsdrehzahlen bis zu 6.000 pro Minute bei geringem Trägheitsmoment. Die EWLC ist in sieben Baugrößen mit einem Nennmoment von bis zu 1.200 Newtonmeter erhältlich. Wellendurchmesser zwischen sieben und 85 Millimetern können aufgenommen werden.
