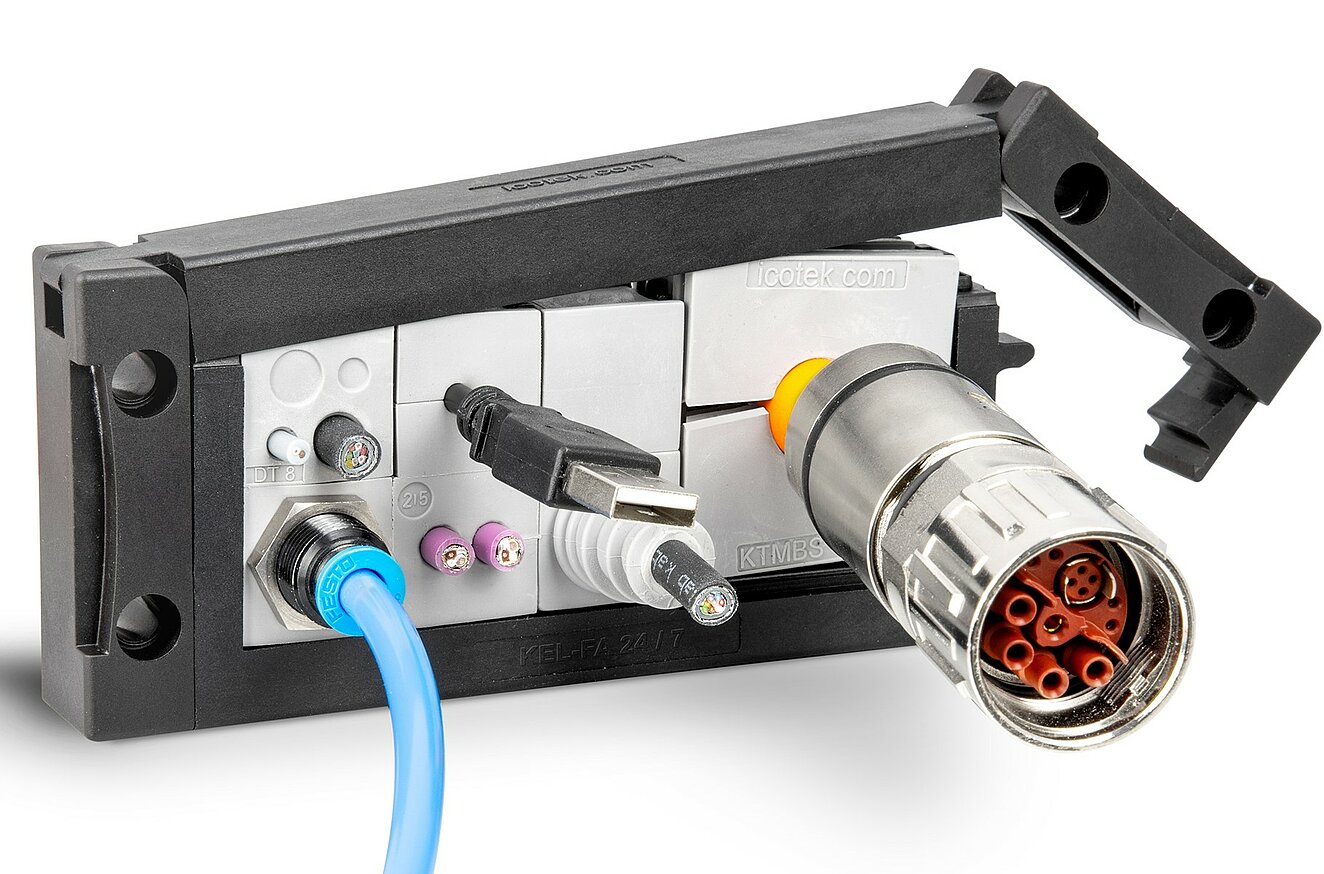

Mit der KEL-FA hat icotek eine neue Kabeleinführungsleiste herausgebracht, die ohne Einsatz von Werkzeugen bestückt und verriegelt werden kann.

WERKZEUGLOS KABEL EINFÜHREN

Eine Neuentwicklung von icotek ist die zweiteilige Kabeleinführungsleiste KEL-FA. Es handelt sich dabei um ein kompaktes System zur Einführung und Abdichtung von Kabeln mit und ohne Stecker sowie von Schläuchen und Pneumatikleitungen. Werkzeuge sind dafür nicht erforderlich.

Seite 1/1 1 Minute

Seite 1/1 1 Minute

Das Handling ist denkbar einfach: Nach der erfolgten Bestückung des Rahmens mittels spezieller Tüllen wird der Abschlussdeckel aufgesetzt und die beiden Spannhebel durch Herunterdrücken mit dem Unterteil verriegelt. Dabei werden die Komponenten zunächst zusammengeführt und es findet eine saubere Positionierung der Tüllen statt. Bei optimalem Pressdruck erfolgt anschließend die sichere Verrastung. Somit entfällt das Anschrauben des Deckels zum Rahmen.

Die verdrehsichere Konstruktion der KEL-FA ermöglicht eine intuitive und korrekte Montage. Nachrüstungen und Servicearbeiten sind schnell und unkompliziert durchführbar. Der Garantieerhalt eingesetzter konfektionierter Leitungen bleibt unberührt. Die Aufbauhöhe des Kabeleinführungssystems beträgt schmale 22 Millimeter. Ein weiterer Vorteil ist die rückseitig integrierte Dichtung, die für eine saubere Abdichtung zwischen Leiste und Gehäuse sorgt.

Eine Zugentlastung gemäß DIN EN 62444 ist bei Verwendung der KT-Einfachtüllen von icotek gewährleistet. Mit dem Einsatz von Mehrfachtüllen wird eine extrem hohe Packungsdichte erreicht. In Kombination mit dem Imas-Connect-System wird die KEL-FA zum Multitalent und nahezu unbegrenzt in ihren vielfältigen Applikationsmöglichkeiten. Die neue Kalbeleinführungsleiste besteht aus Polyamid und ist silikon- sowie halogenfrei. Sie erreicht die Schutzart IP54, die Zertifizierung UL Type 12 ist in Vorbereitung. Der zugelassene Temperaturbereich beträgt minus 40 bis plus 140 Grad Celsius.

×
