OPTIMALE REGELUNG VON DURCHFLÜSSEN
Seite 1/1 1 Minute

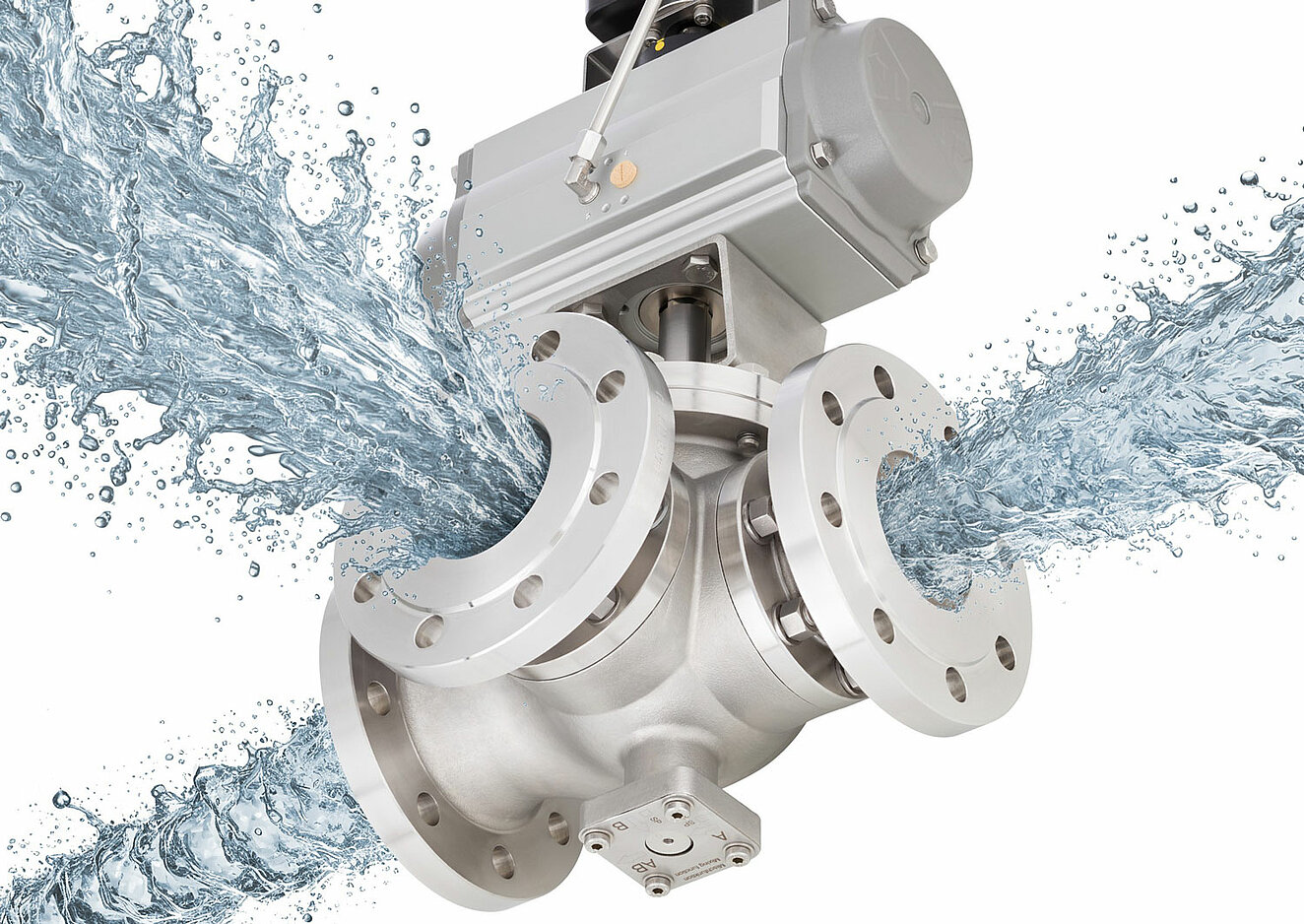

„Unser Ansatz, die Kugelsektor-Bauform für Dreiwege-Ventile zu verwenden, ist völlig neu. Auf diese Weise erzielen wir etwa 20 Prozent höhere KVS-Werte als Dreiwege-Ventile in herkömmlicher Bauform“, erklärt Reiner Wolf, Leiter mechanische Konstruktion und Entwicklung bei Schubert & Salzer Control Systems. Diese außerordentlich hohen Durchflussmengen werden durch die spezielle Konstruktion des Kugelsektors und des Ventilgehäuses erreicht. Die daraus resultierende gerade Durchströmung in die eine Richtung und die minimierte Strömungsumlenkung in die andere, führen im Ergebnis zu den sehr hohen und nahezu identischen KVS-Werten.
Die optimierte Kontur des Kugelsektors und seine spielfreie Lagerung gewährleisten gemeinsam mit Antrieb und Stellungsregler eine überlegene Regelpräzision. Der Stellwinkel von 90 Grad ermöglicht einen sehr großen Regelbereich. Das Stellverhältnis beträgt 300:1. Die Kräfte der strömenden Medien werden vollständig von den Lagerzapfen der Dreiwege-Kugelsektorventile aufgenommen, weshalb pneumatische oder elektrische Antriebe nur sehr geringe Betätigungskräfte benötigen. Das relativ kleine Antriebsdrehmoment bleibt zudem über den gesamten Betätigungsbereich nahezu konstant. Änderungen des Differenzdrucks haben deswegen kaum Auswirkungen auf die Regelpräzision der Dreiwege-Kugelsektorventile. Der Antriebsaufbau kann beliebig am oberen oder unteren Wellenende erfolgen. So ergibt sich eine besonders hohe Flexibilität bei der Anpassung an unterschiedliche Einbausituationen.
Vor allem im Zusammenspiel mit dem digitalen Stellungsregler Typ 8049 von Schubert & Salzer können die Dreiwege-Kugelsektorventile ihr Regelpotenzial voll ausschöpfen. Neben einer Ex- und FM-Ausführung kann der Regler auch mit IO-Link ausgestattet werden. Damit stehen umfangreiche Zustandsdaten für die Analyse und vorausschauende Instandhaltungsplanung bereit.
